海綿城市的概念和建設要求提出后，合流制區域在進行雨污分流改造還需要考慮雨水水位控制和流量控制，因此智慧截流系統又面臨著新的挑戰。
智慧截流系統是一個整體工藝，截流井內包含液動下開式堰門、限流控制閥、雨量計液位計、液壓站、控制系統等;其中控制系統包括配套PLC裝置及SCADA系統。
下開式堰門本體主要由框架、導向槽、橡膠密封件、門板和啟閉油缸等主要部件組成。采用啟閉油缸液壓驅動堰門板向上/向下運動，完成堰門板開啟或關閉狀態。
該設備可以實現對箱涵或管道進行沖洗、精準水位控制和流量控制等多種功能。
1、水位控制功能
控制系統通過超聲波水位傳感器對上下游水位進行檢測，同時采集堰門的開度位置信號進行計算后，根據事先設定的水位狀態的控制指令驅動油缸工作，精準控制堰門的上升與下降使水位始終維持預設高度。
2、流量控制功能
控制系統通過超聲波水位傳感器對上下游水位進行檢測，同時采集堰門的開度位置信號進行計算后，發出控制指令調控堰門的上升與下降高度，使排水量達到預設值，實現精準的維持恒定流量。
3、沖洗功能
超聲波液位傳感器檢測堰門上游水位，當上游水位較低時，堰門向上關閉，實現攔蓄，當液位達到設定值時，同時檢測堰門下游水位，當下游水位較低時，堰門向下快速開啟，利用堰門兩側水位差形成的勢能，完成一次沖洗，可以設定每天沖洗的次數。
工作模式

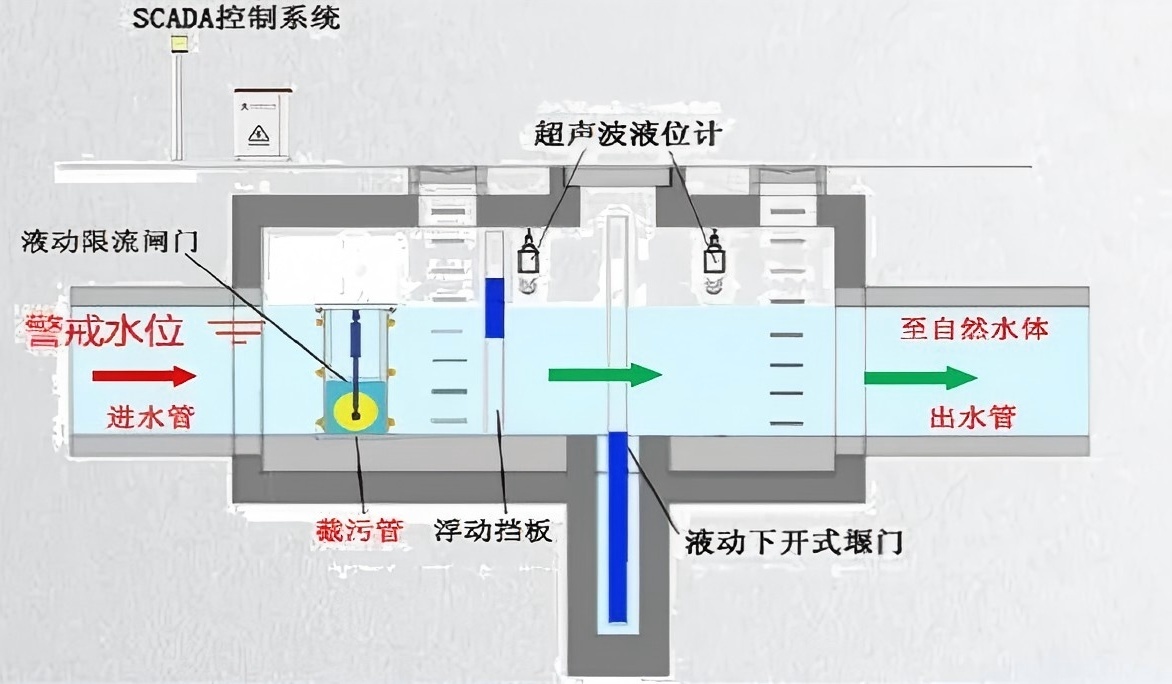

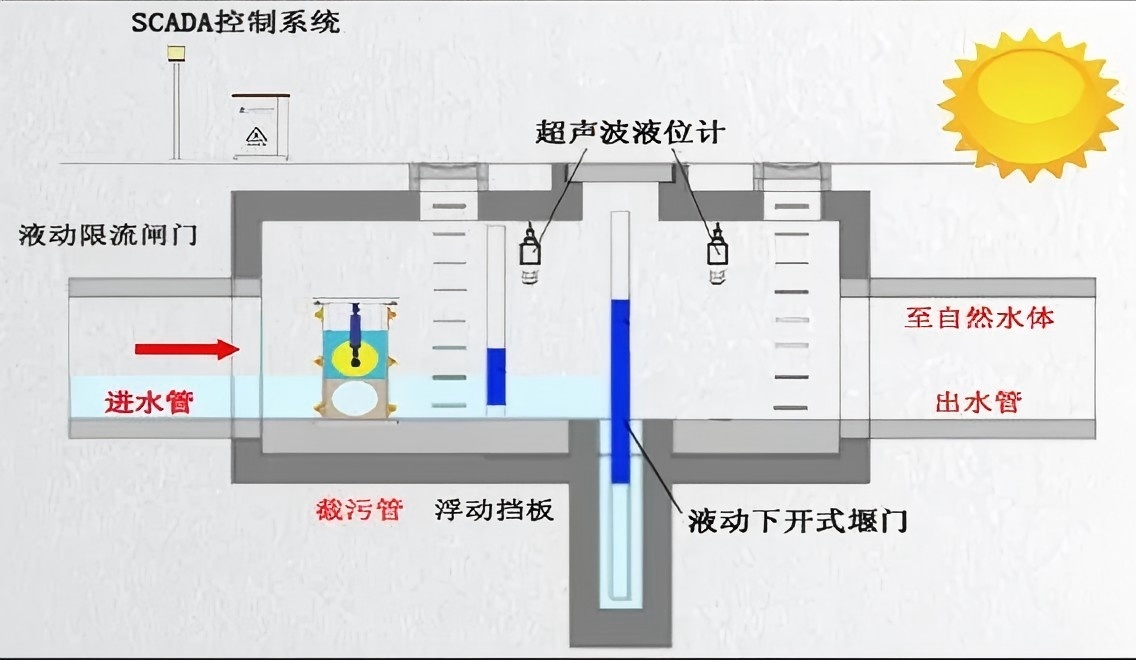

晴天時:為旱流狀態，設備截污閘門開啟，生活污水完全截流至截污管并輸送到污水處理廠。
降雨時:限流閘門關閉，后期較干凈的雨水全部排放至自然水體。
